Оборудование для In-line или Off-line отделки отпечатанной на цифровых печатных машинах этикеточной продукции. Различные виды ламинирования, тиснения, лакирования, высечки и других операций.
Выпускается несколько модификаций этого оборудования, которые отличаются оснащением и производительностью.

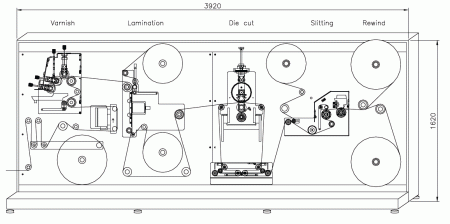

Базовая модель DC-330 – это полностью укомплектованная сервоприводная отделочная линия, включающая следующие узлы:
- Интегрированное устройство размотки для рулонов максимальным диаметром до 600 мм
- Флексографская печатная секция (обычно используется как лакировальный модуль)
- УФ – сушка GEW
- Старт-стопная („semi rotative“) сервоприводная высечка, включая магнитный цилиндр 15″ (возможна опциональная установка цилиндров другого раппорта)
- Отделение облоя (включая намотку облоя)
- Система продольной резки дисковыми ножницами
- Устройство намотки материала для рулонов максимальным диаметром до 500 мм с независимым контролем натяжения
- Центральный мобильный пульт управления („touch screen“) включая управление всеми функциями машины (многоязыковой интерфейс)
Дополнительное оснащение
- Накопитель полотна для in-line работы с ЦПМ Xeikon, HP или других. Служит для обеспечения
- безостановочной смены рулонов и тиражей.
- Стол для склейки полотна
- Дооснащение устройства равнения полотна. Равнение полотна производится по отпечатанной гайд-линии
- Устройство обработки полотна коронным разрядом
- Внешнее устройство размотки для рулонов диаметром до 1000 мм.
Сервоприводная система продольной приводки флексосекции к предварительно запечатанному полотну. Используется для позиционированного холодного тиснения фольгой и выборочного лакирования/печати. Возможна работа с водными красками/лаками при дооснащении машины устройством сушки горячим воздухом.
Дополнительная флексографская печатная секция с УФ сушкой. Секция ротационной трафаретной печати STORK RSI.
Секция ламинирования «Semi rotary» секция горячего тиснения фольгой Дополнительная секция ротационной высечки
| Технические параметры | |
|---|---|
| Ширина полотна, мм | 200 – 330 |
| Толщина материала, мкм | 20 – 200 |
| Диаметр рулона на размотке мах, мм | 600 |
| Диаметр рулона на намотке мах, мм | 500 |
| Диаметр втулок на размотке-намотке, мм | 76 |
| Диаметр рулона на размотке/намотке ламинирующего устройства мах, мм | 400 |
| Максимальная скорость, м/мин | |
| В режиме „semi-rotary“ | 55 |
| В ротационном режиме | 72 |
| Максимальная ширина УФ печати, мм | 310 |
| Длина высечки („semi-rotary“) в зависимости от вырубного инструмента, мм | 50,8 – 520,7 |
| Габаритные размеры в упаковке, ДхШхВ, мм | 2250 х 1400 х 1900 |
| Вес, кг | 1600 |
| Коммуникации | |
| Подключение сжатого воздуха л/мин., бар | 5 бар |
| Электрика | 3 х 400 в, 50 Гц, 32А |
